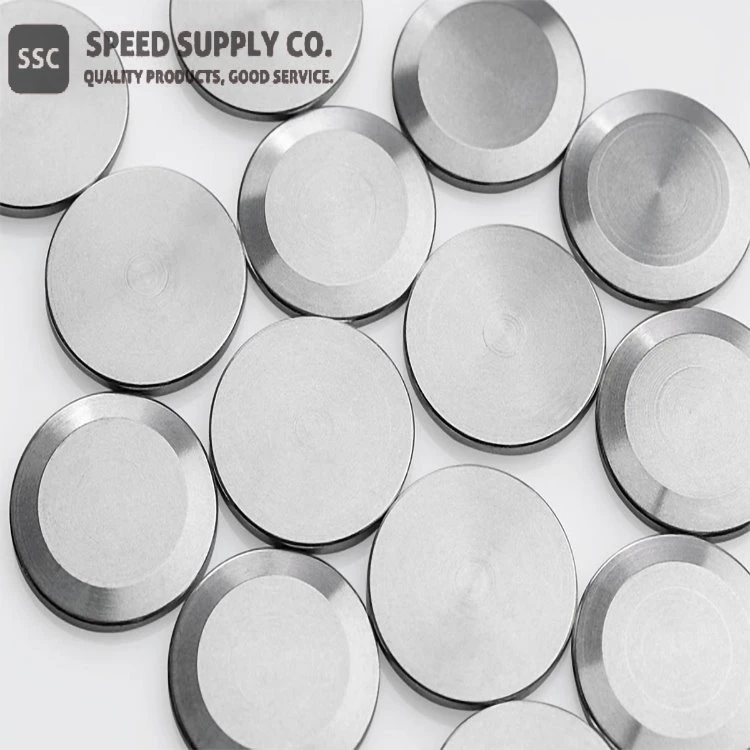

Volframo vakuuminis kontaktas

Linijinė formulė: WCAg, WCu, WCCu

Funkcija

Linijinė formulė:	WCAg, WCu, WCCu
Medžiaga:	WCAg40 (volframo karbidas 60 % masės, sidabras 40 % masės) VFG10 (volframas 90 % masės, varis 10 % masės) VFG20 (volframas 80 % masės, varis 20 % masės) WCCu30 (volframo karbidas 70 % masės, varis 30 % masės)
Standartas:	ASTM B 663-94
Figūra:	Įvairūs
Dydis:	Pritaikyti

Volframo vakuuminis kontakto aprašymas

Elektriniai kontaktai sukuria elektros jungtis tarp komponentų apsaugos nuo viršįtampių, relių ir jungiklių. Reikalavimai jungiklių kontaktams skiriasi priklausomai nuo perjungimo galios, perjungimo įtampos, perjungimo dažnio, nuolatinės srovės, paleidimo ir pertraukimo srovės. Atitinkamai skiriasi ir reikalavimai kontaktams bei saugios jų funkcijos užtikrinimo būdai. Siekiant išvengti oksidacijos, kontaktai gali būti atsparūs korozijai, padengiant tauriaisiais metalais arba naudojant kontaktus vakuume, inertinėse dujose ar alyvoje. Kitos problemos apima kontaktų eroziją, eroziją dėl kibirkšties pliūpsnio arba lanko susidarymą ir suvirinimą esant didelei galiai. Šios problemos gali būti išspręstos naudojant ugniai atsparius metalus, tokius kaip volframas.

Tuo pačiu metu turi būti užtikrintas mažas kontaktinis pasipriešinimas. Tačiau tai gali užtikrinti mažai {0}}lydantys, bet labai laidūs metalai, tokie kaip varis ir sidabras. Priklausomai nuo reikalavimų, aukšto lydymosi metalų savybės derinamos su labai laidžių metalų savybėmis. Todėl gaminami lydiniai, kuriuose abu komponentai yra tinkamu santykiu vienas su kitu. Tai sukuria labai gerą suvirinimo atsparumą ir gerą kontaktinį atsparumą.

Vakuuminio kontakto (WCAg) specifikacija

Medžiaga	Tankis (g/cm3) Didesnis arba lygus	Kietumas HB Didesnis arba lygus	Atsparumas (MS/m) Didesnis arba lygus	Oro kiekis (ppm) Mažiau arba lygus		Ingredientas (masės procentas)
				Deguonis	Azotas
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

Taip pat tiekiame VFG (Vacuum Fine Grained) kokybės WCu perjungimo kontaktus. Tai reiškia, kad jie yra itin gryni ir pasižymi puikiu elektros laidumu. Priklausomai nuo reikalavimų, mūsų asortimente yra įvairių VFG medžiagų su dviem skirtingais vario kiekiais:

VFG10 (volframas 90 % masės, varis 10 % masės)

VFG20 (volframas 80 % masės, varis 20 % masės)

Mūsų perjungimo kontaktas, pagamintas iš WCCu30, yra ekonomiška-WCAg alternatyva, be to, jis gaminamas iš mažai{2}}dujų žaliavų, skirtų naudoti vakuume.

WCCu30 (volframo karbidas 70 % masės, varis 30 % masės)

Vakuuminės kontaktinės medžiagos savybės

	WCAg40	VFG10	VFG20	WCCu30
WC (procentais pagal svorį)	60	0	0	0
Ag (svorio procentai)	40	0	0	0
W (svorio procentai)	0	90	80	0
Cu (svorio procentai)	0	10	20	30
Tankis (g/cm3)	12.6	16.5	15.2	12.2
Elektros laidumas (m/omm2)	20	22	25	15
Kietumas HV30	170	220	210	230
